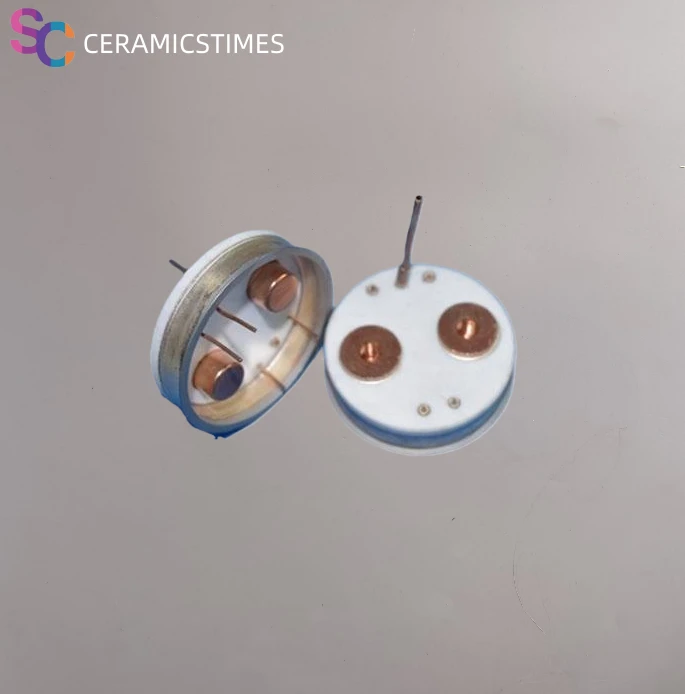

Metallodning Keramik

Metallodningsplan: Ved at bruge smeltelige materialer, der ligner keramiske lineære ekspansionskoefficienter eller ilt-fri kobberdele og metalliserede keramiske dele til at realisere keramisk-metalforsegling ved lodning, kan tætningsdelene svejses med rustfrit stål til argonbuesvejsning, for at realisere den luft-tætte forbindelse mellem keramiske dele og metalkeramiske dele. Den keramiske - metalforseglingsstruktur har karakteristika af høj tætningsstyrke, god lufttæthed og høj pålidelighed. Vores produkter bruger ærmeforsegling, flad forsegling, nåleforsegling og knivforseglingsstruktur, kan opfylde forskellige kunders behov.

Send forespørgsel

Chat nu

Produktbeskrivelse

Metal- og keramisk lodning er en avanceret sammenføjningsproces, der involverer smeltning af et fyldmetal (typisk en legering) med et lavere smeltepunkt end basismaterialerne. Ved høje temperaturer befugter dette fyldmetal overfladerne af både keramikken og metallet, udfylder fugespalten via kapillærvirkning og danner ved afkøling en stærk metallurgisk binding. Kernen i denne teknologi ligger i at overvinde forbindelsesudfordringerne som følge af forskellene i fysiske og kemiske egenskaber (såsom termisk udvidelseskoefficient og krystalstruktur) mellem keramik og metaller. Dette kræver ofte metalliseringsbehandling af den keramiske overflade (f.eks. belægning, sintring af et metallag) eller brug af aktive fyldmetaller (indeholdende elementer som Ti, Zr) for at forbedre keramikkens svejsbarhed. Denne metode opnår høj-integration af uens materialer og spiller en uerstattelig rolle i høj-fremstilling.

Metal Brazing Ceramic

Tabel med præstationsparametre

	Projekt	Enhed	Det numeriske
1	Vakuum lufttæthed	Pa·m^3/s	Q Mindre end eller lig med 1*10^-11Pa·m^3/s
2	Mekanisk styrke	kg/cm^2	Trækstyrke Større end eller lig med 3000 kg/cm^2
3	Termisk chok ydeevne	numbe	850 grader i 5 på hinanden følgende gange uden eksplosion eller lækage
4	Resistivitet af volumen	Ω.m	Større end eller lig med 10^15
5	Bindestyrke	MPa	Større end eller lig med 60

Præstationskarakteristika

Mekaniske egenskaber:Høj fugestyrke, som kan nå over 70% af keramikkens egen styrke, med god træk- og forskydningsmodstand, selvom sejheden er relativt lav.
Termiske egenskaber:God høj-temperaturmodstand; driftstemperatur afhænger af fyldmetallets smeltepunkt (normalt 800 grader –1200 grader). Modstanden over for termisk træthed påvirkes af den termiske ekspansionstilpasning; restspænding opstår let, hvis den ikke passer.
Tætnings- og korrosionsbestandighed:Kan opnå hermetisk eller vakuumforsegling med en tæt fuge. Kemisk korrosionsbestandighed er stærk, men afhænger af fyldstofmetalsammensætningen.
Elektrisk isolering:Den keramiske side bevarer fremragende isolering, velegnet til elektronisk emballage; metalliseringslagets design kan styre ledende baner.
Pålidelighed:God langtidsstabilitet-, men der kan forekomme revner under ekstrem termisk cykling.

Hovedapplikationer

Elektronik og halvledere:Anvendes til at forbinde keramiske substrater (f.eks. DBC – Direct Bonded Copper) til metalledninger, vakuumrørkomponenter, laserpakningsforsegling.
Luftfart:Fremstilling af sensorhuse, thrusterkomponenter, termiske beskyttelsessystemer, tolererer miljøer med høje-temperaturer og høje-tryk.
Energi og kemisk industri:Anvendt i brændselscelleforsegling, isolerende dele til atomkraftudstyr, korrosionsbestandige-rørforbindelser.
Medicinsk udstyr:Tandimplantater, metal-keramiske komponenter i billedbehandlingsudstyr (f.eks. røntgenrør).
Bilindustrien:Høj-temperatursensorer, lodning af keramiske skæreværktøjer og værktøjsholdere, strømmoduler til nye energikøretøjer.
Videnskabeligt forskningsudstyr:Vakuumsystemkomponenter, partikelacceleratordele, støttestrukturer til præcisionsoptiske enheder.
